Continuously Transposed Cable (CTC) – 200

製品結果 // Continuously Transposed Cable (CTC) – 200

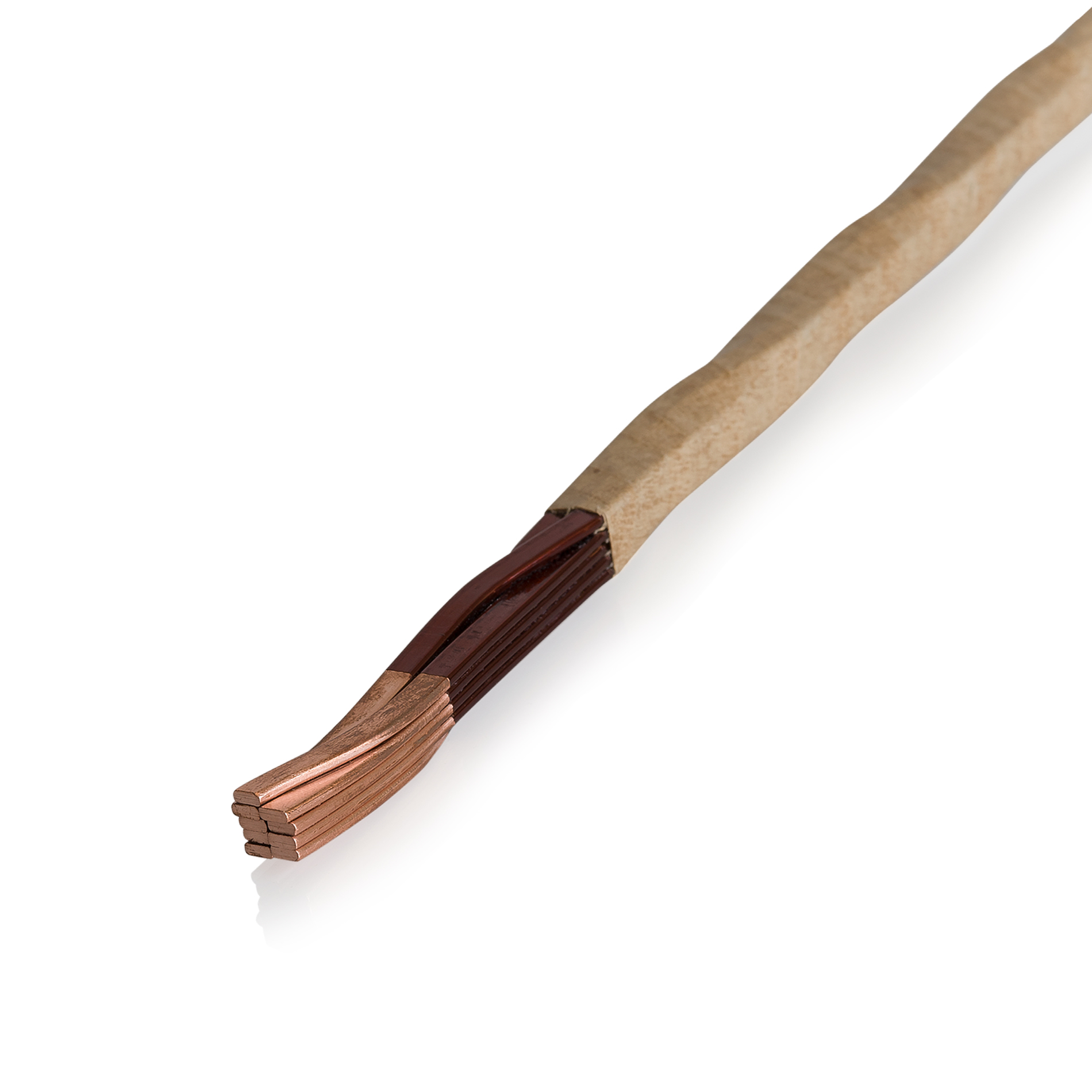

連続転位ケーブル(CTC)はたくさんの矩形フィルム絶縁導体構造になっており、アセンブリとして通常は多層の絶縁材料に覆われています。導体の数は通常奇数(5~49)で、2つのスタックに並べて配置されます。特殊な工具で、左上と右下のワイヤを交互にそれぞれの隣接するスタックに押し、各ワイヤが1回のサイクルで連続転位ケーブル(CTC)で取り得るすべての位置に配置されるようにします。連続転位ケーブル(CTC)の1回のサイクルの長さは、変圧器の巻線の最小直径、単一ストリップの数とサイズによって異なります。

販売代理店を探す ⇒

温度 Array
材料
  • Copper
  • 絶縁 多数の
    形状
    • Rectangular
    サイズ

    3,10 – 12,50 mm, Width
    1,00 – 3,30 mm, Thickness
    3,50 – 39 mm2, Section
    2:1 – 8:1, Width/Thickness

    標準

    NEMA: MW 36-C, MW 87-C
    IEC: 60554-3-5 (Cellulose Paper),
    60641 (Press Board), 60317-18, 60317-29
    GB: 33597

    拠点
    • マレーシア
    • 北米
    市場
    • エネルギー
    温度
  • 200°C
  • 材料
    • Copper
    絶縁 多数の
    形状
    • Rectangular
    サイズ

    3,10 – 12,50 mm, Width
    1,00 – 3,30 mm, Thickness
    3,50 – 39 mm2, Section
    2:1 – 8:1, Width/Thickness

    標準

    NEMA: MW 36-C, MW 87-C
    IEC: 60554-3-5 (Cellulose Paper),
    60641 (Press Board), 60317-18, 60317-29
    GB: 33597

    拠点
    • マレーシア
    • 北米
    市場
    • エネルギー
